PYLONE AUTOPORTANT 18 Mètres
déja vendu _ désolé!



Dimensions exprimées en centimètres et par entraxe de tube

Marque : Leclerc

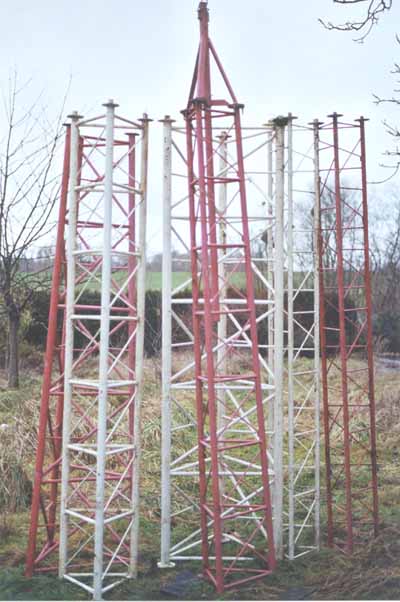

6 éléments de 3 mètres triangulaires galvanisé et peint blanc rouge

Embase élément droit : 75 x 75 x75 cm

2° élément réducteur bas=75 x75 x 75 haut = 45 x 45 x 45 cm

3° élément droit 45 x 45 x 45 cm

4° élément réducteur bas= 45 x 45 x 45 haut=32 x 32 x 32 cm

5° élément droit 32 x 32 x 32 cm

6° élément droit 32 x 32 x 32 cm

Poids de l'ensemble environ 250 kgs




Exemple de montage de pylone de 12 mètres


Utilisation : Région 2 site normal Vent extrême 161 Kms/h

Charges sur pylone:1.0 m2 à une hauteur de 12 m

Masse de 175 Kgs

Massif conseillé:(Béton dosé à 350 kgs):1,70mx1,70mx1,0m

Calcul de l'effort tranchant et du moment fléchissant

pour un pylone autoportant de 12 mètres


Hypothèses de calcul

Région de vent : Région 2 site normal Vitesse de vent à 10 m du sol : 161 Km/h
Pression de vent à 10 m du sol : 125 kg/m2
Charges sur le pylone:
      1.0 m2 à une hauteur de 12 m Base du pylone :au sol
     Coefficient dynamique : b = 1.1

Composition du pylone :

      4 tronçons de section triangulaire entraxes 0.75 m à 0.32 m

Effort à la base sous vent extrème :

     Effort tranchant : 427 kg
     Moment fléchissant : 3378 m. kg
